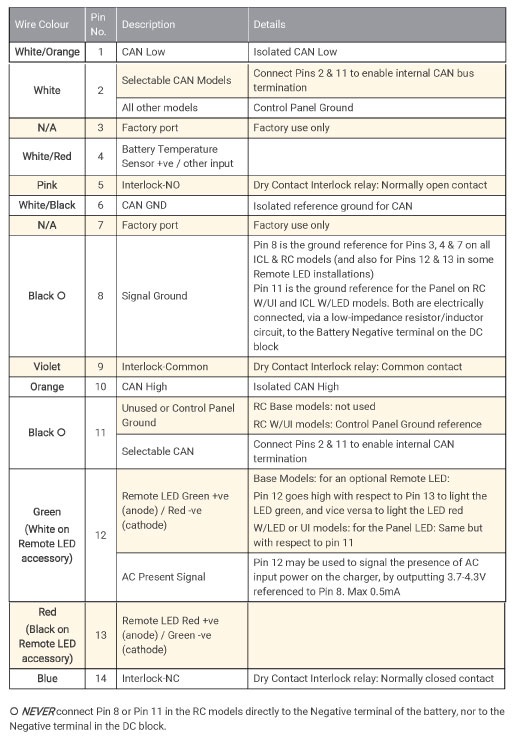

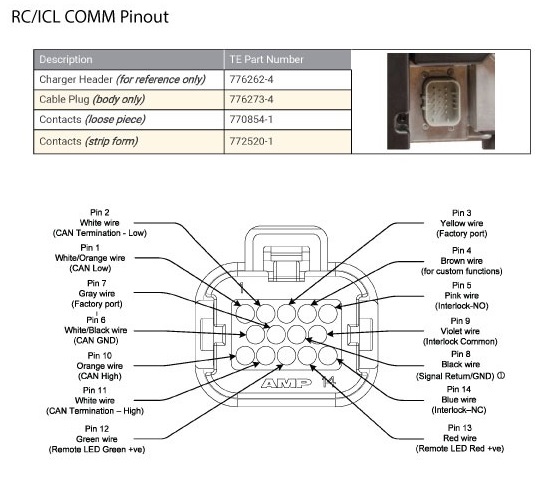

RC/ICL Series Battery Chargers - COMM Pinout

  • Updated

Product Series: RC, ICL

Article No: FAQ107


NOTE: For single or multiple chargers in Varta applications, Pin 4 & 8 must be connected together in the master charger and left open on all secondary chargers.
